氨罐监控系统实现方案说明

氨罐监控系统是对制冷机房液氨压力罐的压力、液位、温度实施监控的系统。主要功能是实时采集液氨压力罐的液位、压力、温度参数，当超过设定参数时立即触发报警，并记录实时数据及报警信息，用户可查询历史数据及报警信息。

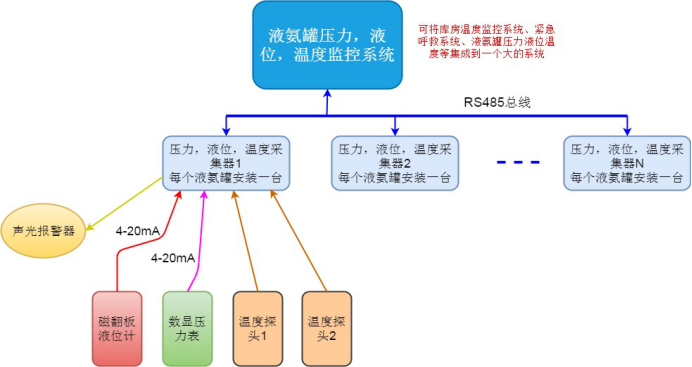

系统分为软件和硬件部分。硬件部分包括工控主机、采集器、液位计、压力变送器、温度传感器等；软件部分是我公司开发的的压力罐监控系统软件。

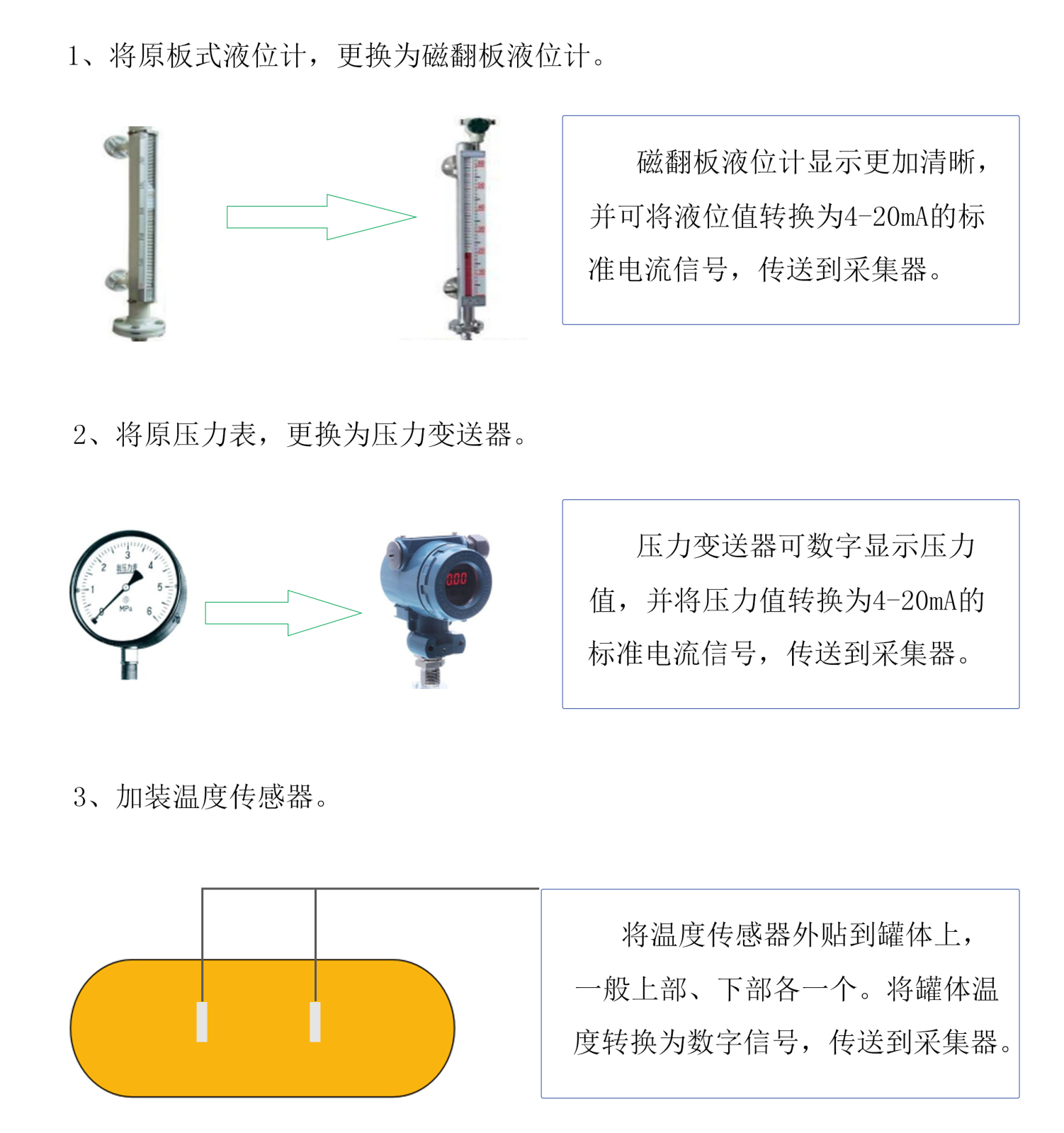

具体实施方案简介：

该采集器是我公司为氨罐监控应用开发的专用仪表。型号是CYCW-402K。支持4路标准电流输入、4路数字信号输入、2路开关量输入、2路开关量输出；配置RS485接口及数码管显示；外壳采用防水设计。

采集器对接入的液位、压力、温度信号进行标准化处理、将数据通过数码管显示，并通过RS485接口与电脑建立通信，把信息传送给电脑。

当有报警发生，电脑将报警指令发送给采集器，采集器驱动声光报警器报警。

5、压力罐监控系统软件

该压力罐监控系统软件是我公司开发的专用软件。工作方式是连续和（多台）采集器通信，取得实时数据，将信息显示到屏幕，并根据设定的报警逻辑进行判断，当超过上下限时，向采集器发出报警信息，控制声光报警器动作，发出报警。（上下限信息可通过软件设置）

氨罐的压力、液位、温度参数及报警信息均保存到数据库，历史数据可以长期保存。软件提供历史数据查询、历史曲线查询、报警查询等功能。

6、系统综合、定制。

可将本软件及库房温度监控系统、库房紧急呼救系统等综合到一个大的系统，这样更加便于管理及使用，更加降低成本。可根据客户需求，定制系统。

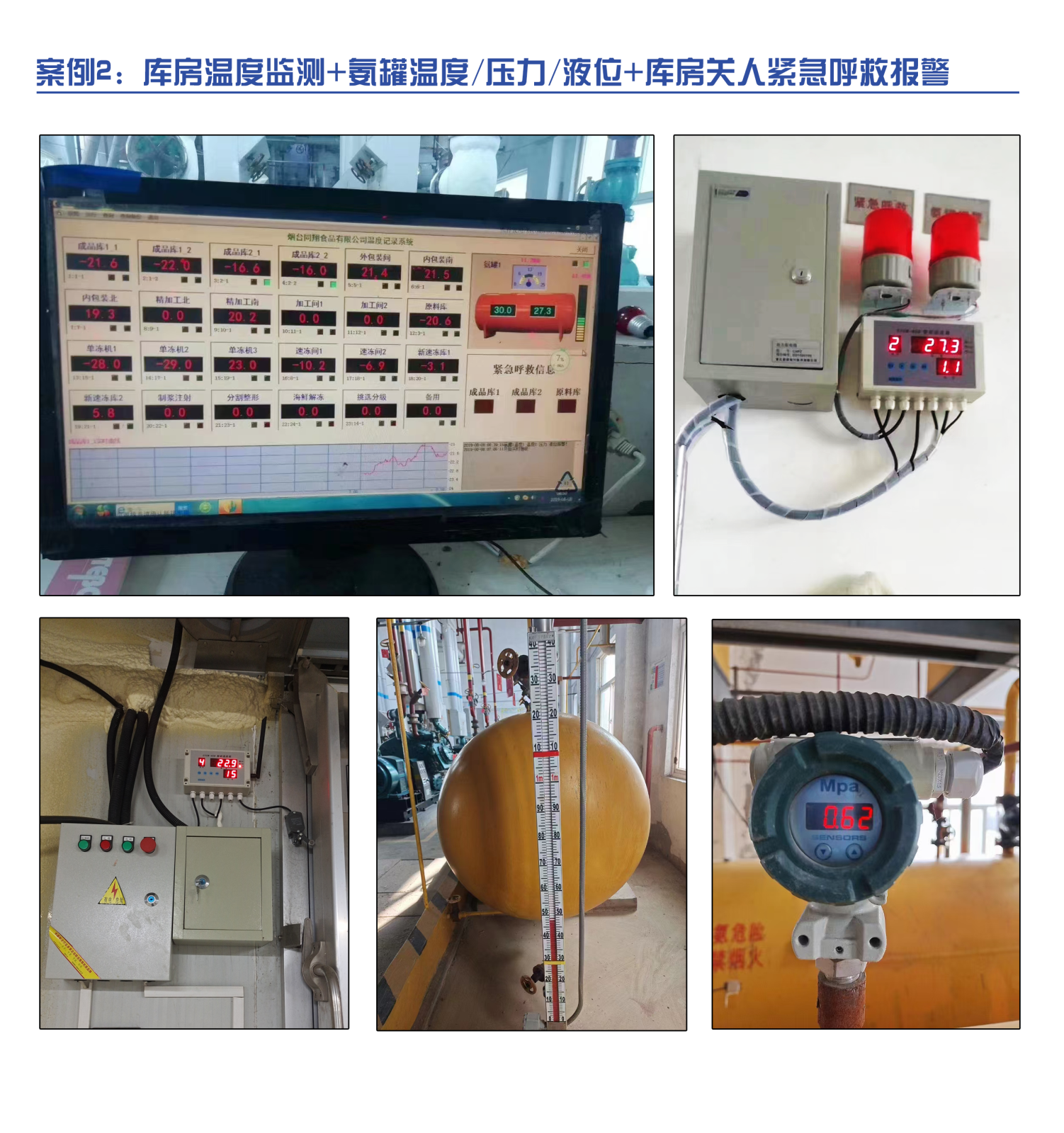

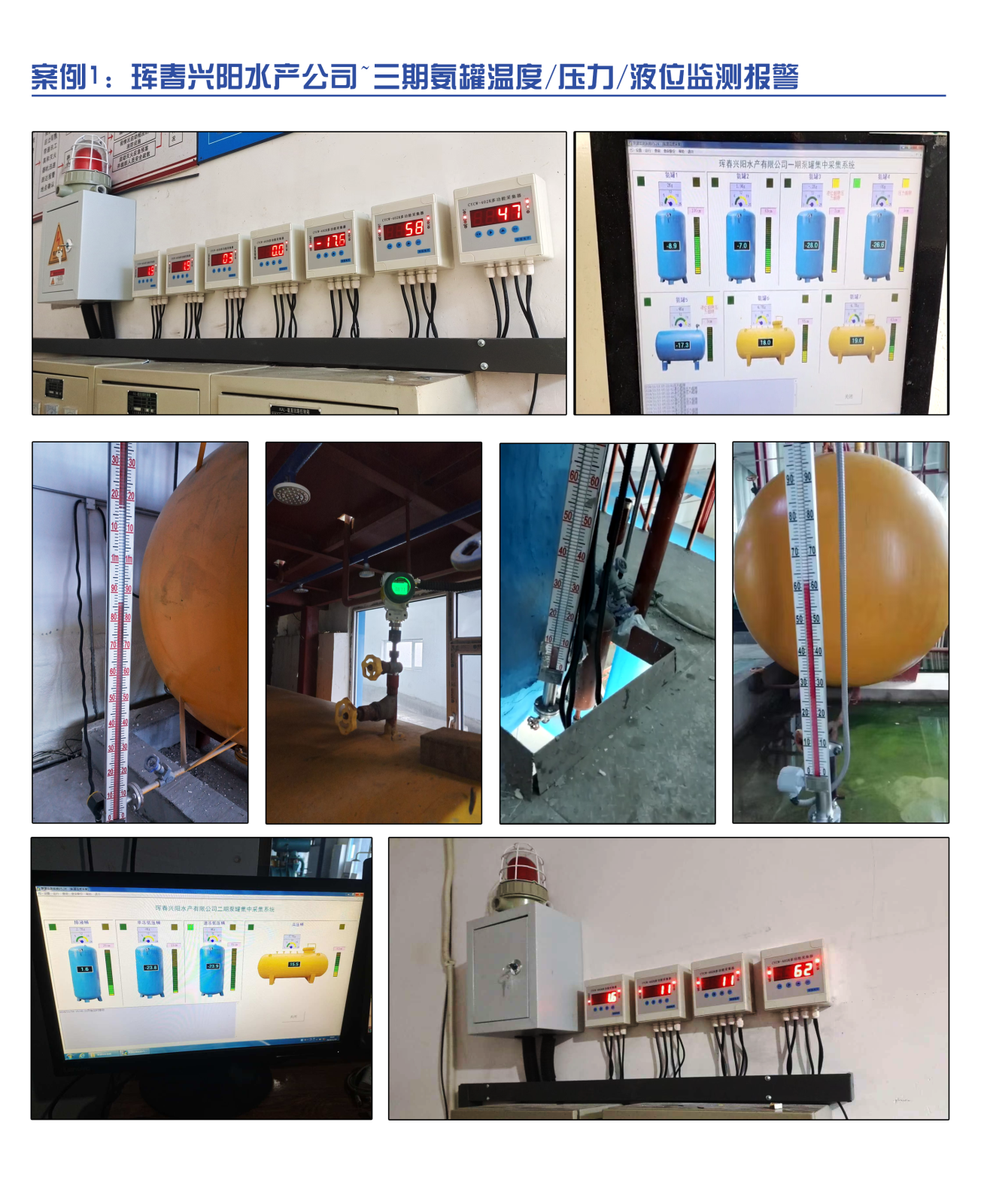

氨罐案例1.png 氨罐案例2.png
